Studiengebiete
Im Bereich öffentlicher Netze arbeiten wir schwerpunktmäßig auf den folgenden Studiengebieten:
- Lastflussstudien
- Blindleistungsstudien
- Zielnetzplanungen und Netzentwicklungspläne
- Integration von dezentralen Erzeugungsanlagen und Elektromobilität
- Sternpunktbehandlung und Erdfehlergeschehen
- Berechnung der auftretenden Störlichtbogenenergien in Schaltanlagen und Erarbeitung von Maßnahmen zur Reduzierung
- Simulation der Druckentwicklung in Schaltanlagen im Störlichtbogenfall
- Oberschwingungsanalysen und Filterdesign
- Entwicklung von Distanzschutzkonzepten
- Isolationskoordination in Mittel- und Hochspannungsschaltanlagen
Integration dezentraler Erzeugungseinheiten und E-Mobilität
Wir unterstützen unsere Kunden bei der Lösung konkreter Einzelfragen wie auch bei der Entwicklung von langfristigen Konzepten im Bereich der Integration dezentraler Erzeugungsanlagen und der E-Mobilität.

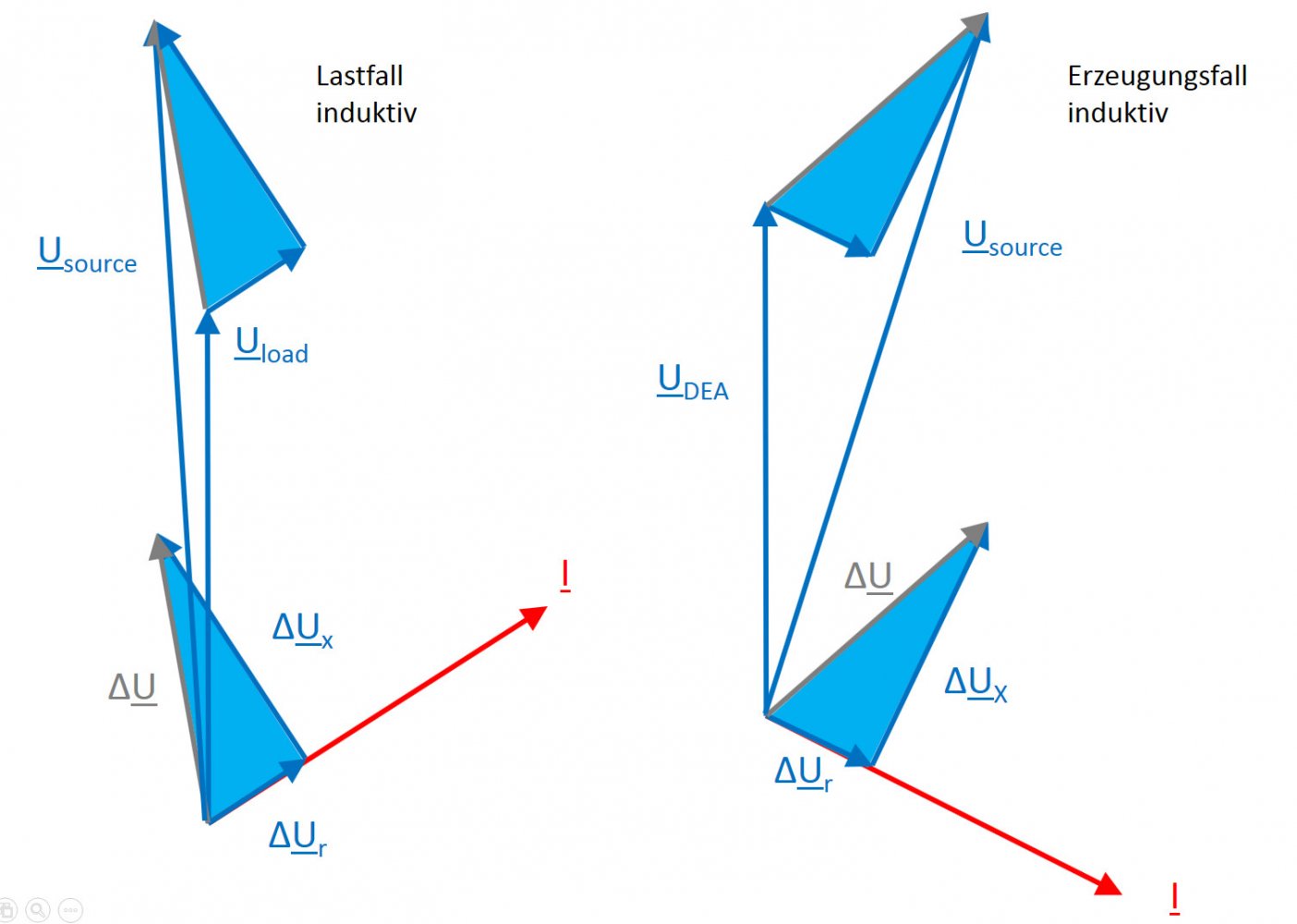

Eine Einzelfragestellung kann z.B. der geplante Zubau einer Windenergieanlage sein. Die Einspeisung von Wirkleistung bewirkt im Netz eine Spannungsanhebung. Diese kann nun durch die Einspeisung induktiver Blindleistung reduziert werden. Im Rahmen einer Netzstudie lässt sich ermitteln, mit welcher Bemessungsleistung der Wechselrichter zur Bereitstellung dieser Blindleistung generell ausgestattet werden sollte und mit welchem Leistungsfaktor eingespeist werden sollte.
In Zusammenarbeit mit Partnerbüros und Universitäten unterstützen wir unsere Kunden auch bei größeren Studienvorhaben, wie z.B. bei der Entwicklung von Konzepten zur Erhöhung der Aufnahmekapazität des Netzes für Photovoltaikanlagen, Windenergieanlagen oder etwa auch für Ladestationen für die e-Mobilität. Je nach Komplexitätsgrad können für die Untersuchungen auch bekannte Last- und Erzeugungsprofile genutzt werden, um möglichst aussagekräftige und verlässliche Ergebnisse zu erhalten.

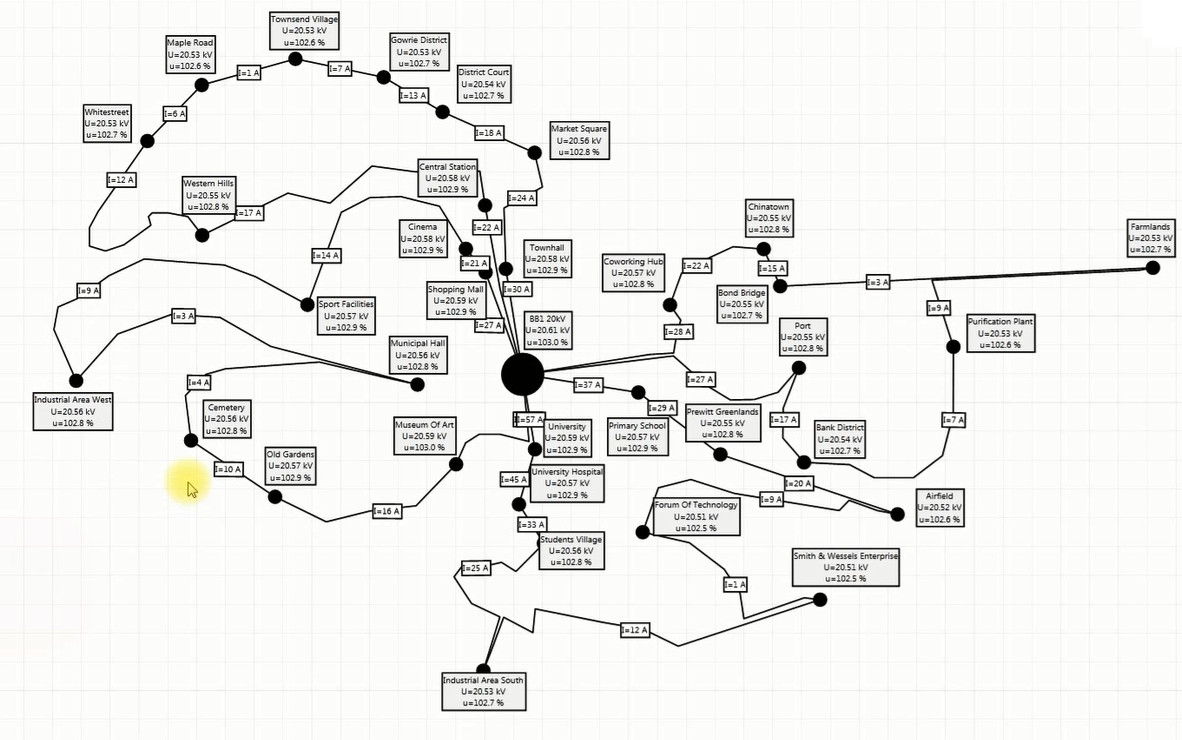

Netzentwicklungspläne und Zielnetzplanungen
Im Rahmen einer Netzstudie erarbeiten wir in Zusammenarbeit mit unseren Kunden Netzentwicklungspläne und entwickeln konkrete Zielnetze. Als Eingangsdaten dienen beispielsweise
- bereits bestehende Datensätze in NEPLAN, SINCAL oder PowerFactory
- Datenbanken (Kabel, Transformatoren, Leitsystemausdrucke, etc.) zur Nachbildung des elektrischen Netzes im Simulationsprogramm oder zur Weiterentwicklung eines bestehenden Datensatzes
- Geoinformationssysteme (GIS) zur Erstellung von geografischen Plänen
- Messwertaufzeichnungen (Leistungen, Ströme, Energien) zur Nachbildung von Last- und Erzeugungsprofilen
- Betreiber- und Kundeninformationen zu absehbaren Lastverschiebungen oder bereits bestehenden Ausbau-/Rückbaustrategien
In der Umsetzungsphase unterstützen wir Sie bei der Anfertigung von Spezifikationen für die primärtechnischen Komponenten (Schaltanlagen, Transformatoren, Kabel, Schalter, Erdungsnetz, Druckentlastung, etc.) und der sekundärtechnischen Ausstattung (Schutz-, Mess- und Leittechnikgeräte, Wandler, Überspannungsableiter, etc.).
Wir legen höchsten Wert auf umfassende und ganzheitliche Beratung über den gesamten Projektzeitraum. Auf Wunsch begleiten wir deshalb Betreiber und Planer von der ersten Konzeptphase bis zur Inbetriebnahme. So lassen sich fehleranfällige und kostenintensive Schnittstellen einsparen und eine optimale Ergebnisqualität ist sichergestellt.
